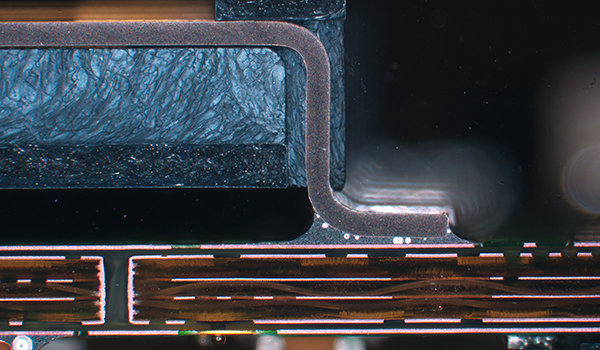

金相样品制备中，划痕问题会直接影响显微观察和分析的准确性，需通过系统方法解决。

一、划痕产生原因

磨料残留：粗磨砂纸粒度过大或更换时未清洁，导致大颗粒嵌入；抛光液粒度不均引发二次划痕。

操作不当：压力不均、样品固定不稳、冷却液不足导致局部过热或变形。

设备问题：磨抛机转速不稳、振动大，或砂纸/抛光布安装不平整。

材料特性：硬质材料（如陶瓷）易嵌入磨料，软质材料（如纯铝）易塑性变形。

二、处理步骤

重新粗磨（划痕较深时）

换用更细砂纸（如从180#逐步到400#），每步彻底清洁样品表面，保持均匀压力和充足冷却液。

精细磨削：

依次使用600#、800#、1000#砂纸，每步磨削5-10分钟，定期检查表面直至划痕变浅。

机械抛光：

根据材料硬度选抛光布（软质用丝绒，硬质用呢绒），抛光液粒度从3μm过渡到1μm或0.5μm。

控制转速（100-300 rpm）、压力（轻至中等）和时间（每步5-15分钟），持续喷洒冷却液。

电解抛光（针对极硬/软材料）：

选合适电解液（如铬酸、高氯酸溶液），控制电压、电流密度和时间，避免过度腐蚀，抛光后彻底清洗。

三、预防措施

优化流程：制定标准化磨抛参数，针对不同材料设计专属流程。

设备维护：定期检查磨抛机稳定性，确保砂纸/抛光布安装平整。

操作规范：固定样品时使用专用夹具，压力均匀，冷却液覆盖全区域。

环境控制：保持实验室清洁，操作前清洁双手及工具，防止污染。

通过以上方法，可高效解决划痕问题，提升金相样品制备质量，为后续分析提供可靠基础。

更多信息可咨询：13390834960
网址：www.pschina88.com
