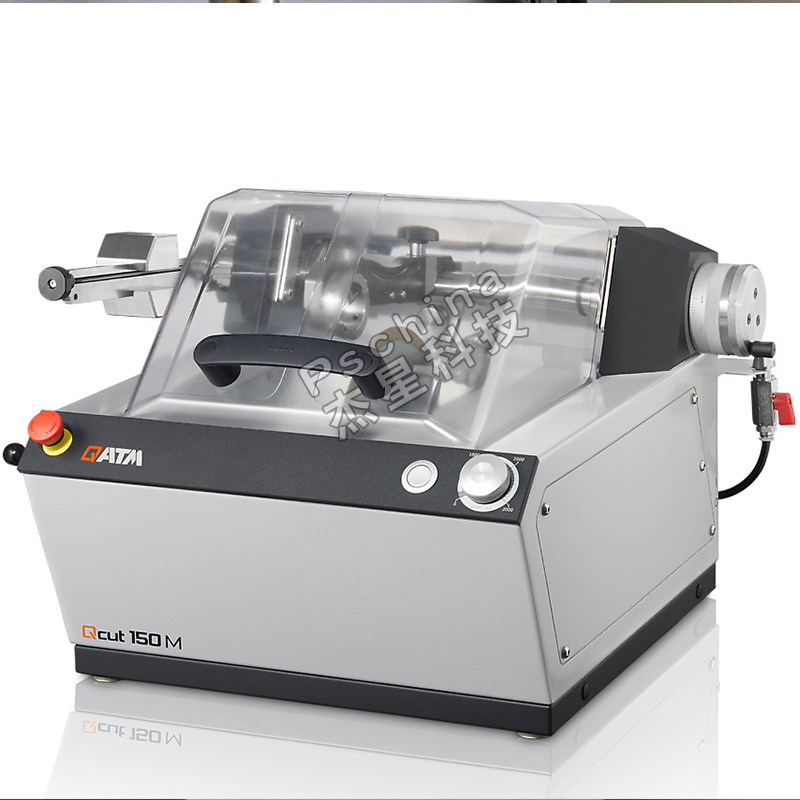

Qcut 150M是一款手动精密切割机,具备手动交叉进给功能,切割轮直径可达203毫米/8英寸,适用于广泛的材相和金相切割应用。
切割力和切割轮的转速均连续可调节。使用不同的切割模式和冷却系统,可以覆盖大范围的应用和材料。用于夹持臂的用户友好的紧固系统、样品夹具和平台附件均设计为无须工具即可更换。宽范围的不同夹具可应对各种用途。
精密切割机
坚固的不锈钢机架,带粉末涂层
手动Y轴(垂直移动)
具有可变加载力的旋转臂
带有刻度的手动Z轴
速度可调
平台附件(配件)
4种不同的冷却系统可选
切割室LED照明
缓冲式闭合罩盖

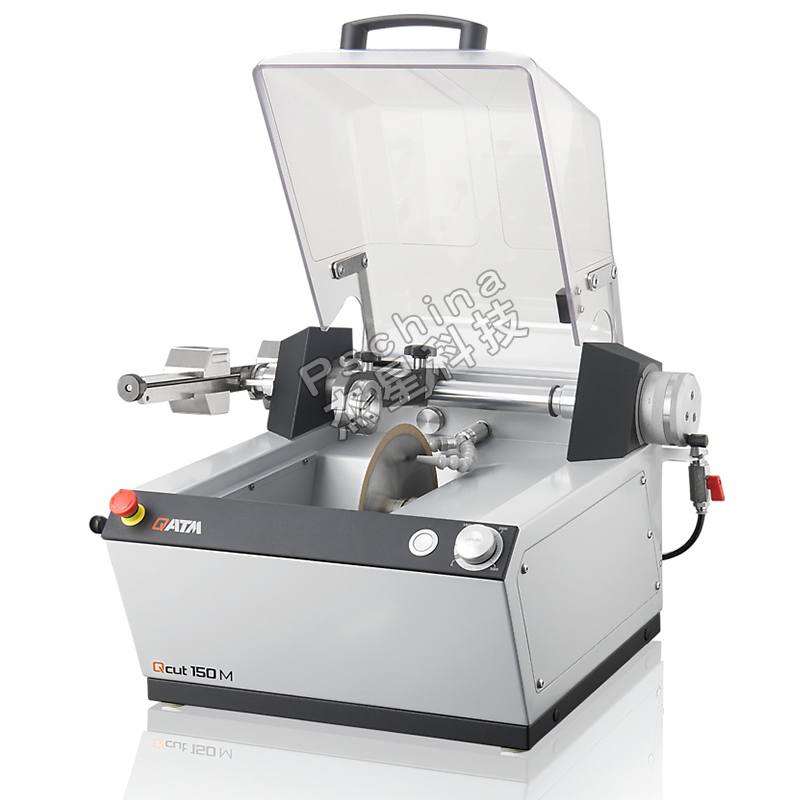

粉末涂层不锈钢外壳是紧凑型精密切割机的稳定基础。坚固的机器设计集成了许多清晰和符合人体工程学定位的功能。切割室配备LED照明,配有缓冲关闭功能的透明保护罩。
切割力可以根据样品的材料和几何形状手动设定,尤其确保敏感材料和样品的精密和低变形切割。
通过旋钮可以在150-3000转/分的范围内实现无极变速连续调整切割轮的转速。因此金刚石切割片、金刚石杯轮和氧化铝切割片的应用将变得更加广泛。使用QATM的启停按钮控制切割过程的开始和停止。
Qcut 150M配有手动Z轴。对于平行序列切割或者使用金刚石杯轮的定量磨削,试样的进给可以达到25毫米。
借助于广泛的适当夹具配件,直径达Ø40 mm的镶嵌或非嵌镶嵌样品可以轻松地在切割机中夹紧。 另外,较大的样品,如PCB和板材可以通过无需额外工具即可安装的平台附件实现快速手动切割。
切割轮 | Ø 75 - 203 mm/8" |
可调转速 | 150 - 3000 rpm |
最大切割能力: | Ø 40 mm |
中心轴尺寸 | Ø 12.7 mm |
可调切割力 | 0 - 10 N |
进给 | 手动 |
Y轴 (垂直移动) | 120mm(手动) |
Z轴手动(平行切割) | 25mm(手动) |
电机功率 | 0.37 kW (S1) |
连接电源 | 0.75 kVA |
宽 x 高 x 深 | 591 x 391 x 590 mm |
重量 | ~ 45 kg (取决于设备) |
