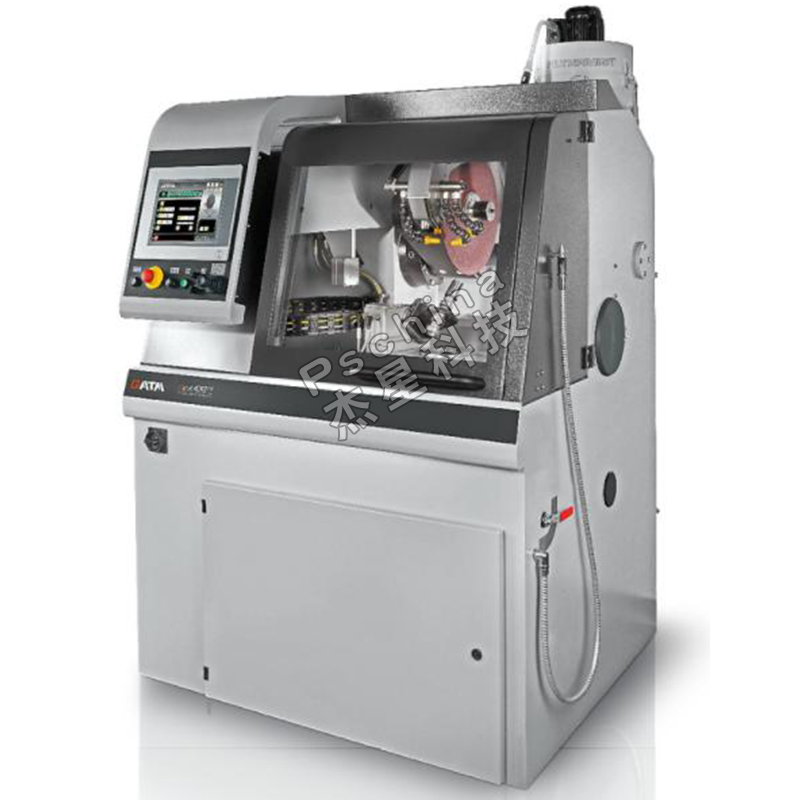

德国QATM QCUT 430 BOT (BRILLANT 3D)



简介

      很多时候,我们需要从一个样品上切割出几个样品,那么相应地我们就要从不同的角度进行多刀切割。这常常意味着我们要花费更多的时间和精力重新固定样品,有时可能还要使用额外的样品夹具。

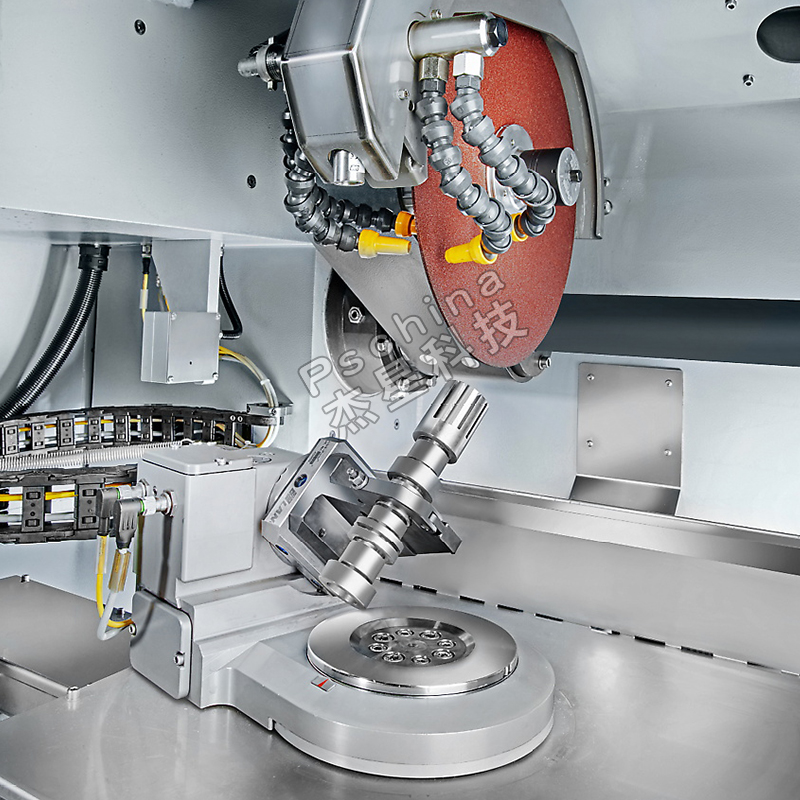

      Qcut 430 BOT (BRILLANT 3D)是一款新型的切割机,装有5个移动轴(X-, Y-, Z-, D-, E-轴)。这样,切割轮几乎可以从任意位置对样品进行定位和切割。
      该切割机具备 Brillant 275 通用湿式切割机的所有特征,在设计、制造和操作上运用了很多创新的理念,满足对空间利用和各种切割能力的最高要求。通用湿式切割机的所有特征,在设计、制造和操作上运用了很多创新的理念,满足对空间利用和各种切割能力的最高要求。自动水平切割台(X轴向)和切割轮移动(Y轴向) 通过强有力的驱动轴快速运行,移动速度最高可达80mm/sec。
      紧凑型程序序列很容易通过触摸屏编辑。平行设置的切割轮防护罩大大增加了纵向切割时的切割能力。带有安全锁的大型滑动门和侧门便于接近带有纵向和横向T型槽的切割台。自动中央润滑系统和循环冷却系统集成在牢固的粉末喷涂的铝制机身中。
      多位置切割过程(MPP)可以一次性在不同的位置进行切割。Teach-In功能使得切割位置的设置和定位更加容易和便捷。
      无需重新挟持样品即可精确定位切割位置,不再需要取样过程的复杂说明,省去了一定数量的挟持工具,同时将切割误差降到最低。全自动切割使得整个切割过程变得高效和有效。



优势

      自动切割不同的位置,无需重新挟持样品

      无需复杂的取样说明

      切割位置的精确定位

      减少夹持工具

      切割误差最小化

      全自动

      节省时间

      右侧开口可用于放置长的工件



性能指标

切割轮 up to Ø 432 mm/17"
最大切割能力 Ø 190 mm
切割轮法兰尺寸 Ø 32/40 mm
自动X轴移动 420 mm
自动Y轴移动 280 mm
自动Z轴移动 200 mm
D轴 +/- 90°
E轴 +/- 100°
Z轴精度 0.1 mm
载物台 宽x深 550 x 500 mm, 不锈钢
T形槽 12 mm
转速 可变 1000-2800 /1000-2400 rpm
连接电源 30 KVA
工作功率 (主载荷) 15 kW, S1 operation
宽 x 高 x 深 1300 x 1820 x 1250 mm
重量 ~ 1000 kg (取决于设备)
