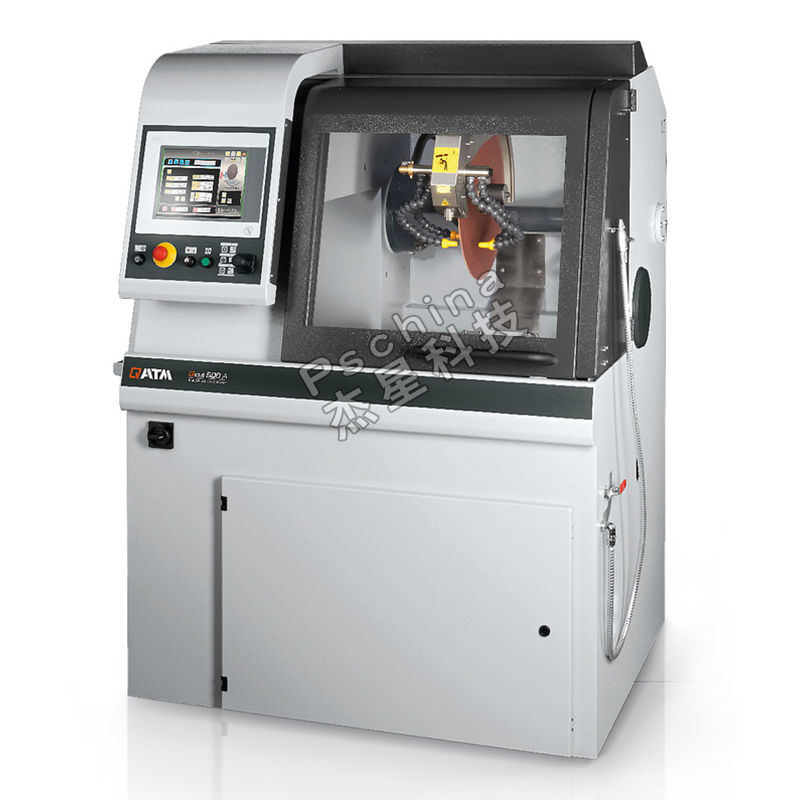

德国QATM切割机 QCUT 500A



简介

      通用型湿式砂轮切割机Qcut 500 A (BRILLANT 275)在设计、制造和操作上运用 了很多创新的理念,满足对空间利用和各种切割能力的最高要 求。紧凑型程序序列很容易通过触屏编辑。
      自动水平切割台(X轴向)和切割轮移动(Y轴向)通过强有力的驱动 轴快速运行,速度最高可达 80 mm/sec。水冷15kw主马达集成在旋转臂中,平行设置的切割轮防护罩大大增加了纵向切割时的切割能力。
      带有安全锁的大型滑动门和侧门便于接近带有纵向和横向T型槽的切割台。循环冷却和自动中央润滑系统集成在牢固的铸铝机身的机器中。

优势

      横向自动移动 (X-轴) - 请注意设备的差异

      纵向移动 (Y-轴)

      切割轮自动交叉进给 (Z-轴) -请注意设备的差异

      动态驱动速度可高达 80 mm/sec.

      可多位置连续切割

      平行设置的切割轮防护罩增加了纵向切割时的切割能力

      自动控制切割力

      可调节的脉冲进给功能

      可调节的进给速度

      带有防磨损环的切割中心轴

      切割室带有可灵活转动的LED照明系统

      通过操纵杆手动控制所有方向的移动

      QATM软件控制的触摸式操作屏

      光学导航菜单用于编写精密切割程序,包括切割位置和切割方式

      可无限存储程序,可对程序设置密码;同时可通过USB口进行程序的更新和备份。

      可进行远程服务与支持(现场需将ISDN与网络服务器连接)

      大的滑门和侧门可以更便捷在切割室中进行操作,同时,具有门互锁系统,砂轮转动过程中,启动安全锁功能。

      滑门上装有防刮擦玻璃的大窗。

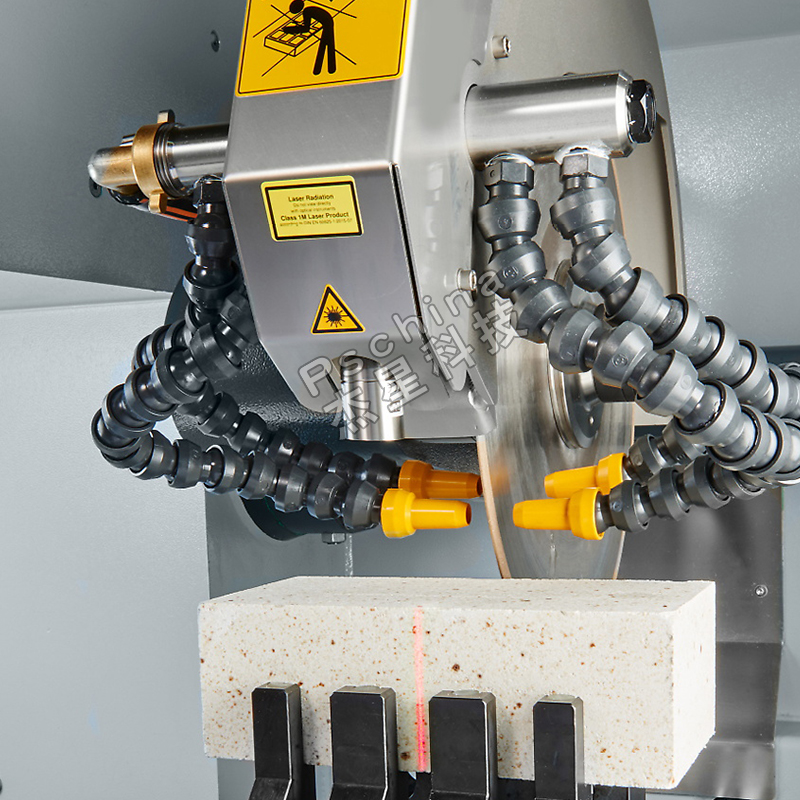

      可选项:激光辅助定位&离心除雾装置

      快速装卸螺母设计,方便更换切割片

      多种样品夹具和夹持系统可供选择

      自动中心润滑系统(需6bar空气压力)

      坚固的铝壳设计,表面为粉末涂层



性能指标

切割轮 up to Ø 508 mm/20"
最大切割能力 Ø 190 mm
切割轮法兰尺寸 Ø 32/40 mm
自动X轴移动 420 mm
自动Y轴移动 280 mm
Z-轴自动(可选) 200 mm
Z轴精度 0.1 mm
载物台(含Z轴) 宽x深 550 x 500 mm, 不锈钢
载物台(不含Z轴) 宽x深 700 x 500 mm, 不锈钢
T形槽 12 mm
转速 可变 1000-2800 /1000-2400 rpm
连接电源 30 KVA
工作功率 (主载荷) 15 kW, S1 operation
宽 x 高 x 深 1300 x 1820 x 1250 mm
重量 ~ 1000 kg (取决于设备)
