法国制造
金相制样用预磨盘精磨盘预抛光盘
预磨盘是适用于高速预磨机的专用磨料盘,CAMEO预磨盘提供两款型号:
白色60目氧化铝磨料355mm直径预磨盘,适用于高速预磨相对较软的有色金属材料样品(
青色150目碳化硅磨料355mm直径预磨盘,适用于高速预磨黑色金属和较硬的材料样品(>HV200).
金刚石磨盘
金相制样中试样磨抛的目的是去除变形层并达到光滑平整的观测表面,去除变形层俗称去薄,通常使用砂纸来达成,对于高硬度样品可以使用金刚石磨盘代替砂纸,磨盘具有平整度更好,划痕更均匀,更容易去除的特点。包括复杂结构和高硬度的材料。
金刚石磨盘适合磨抛HV硬度大于120的样品材质,有色金属类的软材质使用砂纸效率更高。
棕色的0#盘适合粗磨对应P80-P120的砂纸区间
蓝色的1#盘适合粗磨对应P120-P240的砂纸区间
绿色的2#盘适合粗磨对应P240-P600的砂纸区间
黄色的3#盘适合中磨对应P600-P800的砂纸区间
红色的4#盘适合细磨对应P1000-P1200的砂纸区间
标准 | 金刚石磨盘CAMEO DISK对应砂纸粒度 | ||||||||||||||||
金刚石磨盘 | 0 | 1# | 2# | 3# | 4# | 预抛光盘 | |||||||||||
欧标 | P80 | P120 | P180 | P220 | P240 | P320 | P400 | P600 | P800 | P1000 | P1200 | P2500 | P4000 | ||||
美标 | 80# | 120# | 180# | 220# | 240# | - | 320# | 360# | 400# | 600# | 800# | - | |||||
粒径um | 200 | 125 | 76 | 68 | 52 | 46 | 35 | 26 | 22 | 14 | 10 | 6 | |||||
研磨步骤 | 中磨 | 细磨 | 精磨 |
金刚石磨盘的蜂窝结构通过降低与样品的接触面积进行抛光。使得研磨样品所需的压力要比使用平面盘时所需的压力小得多。从而降低了研磨盘的撕裂风险。
特殊设计的蜂窝结构的盘面,试润滑剂能够更好的循环从一个空腔到另一个空腔。将磨损残留物疏散,保证了不变的研磨能力,因此在整个研磨和抛光步骤中的结果是有规律的。
3.全面提升制样效率

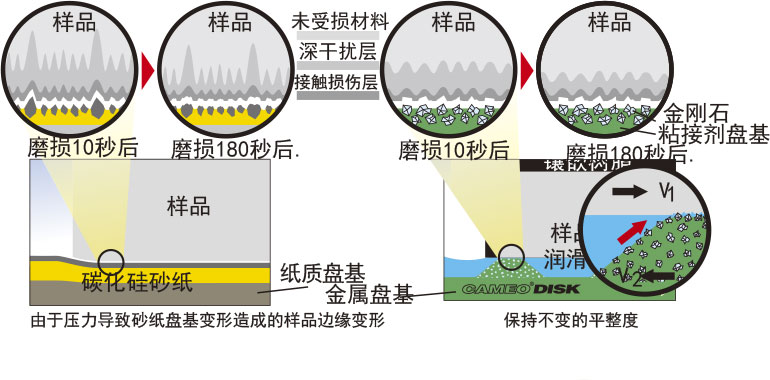

由于金刚石粗磨盘表层金刚石微粉粒径集中度相比传统砂纸要高,所以,对试样进行研磨时,在去除前道工序即切割产生的表面变形层时,由本身引入的新的变形层较之砂纸非常薄。也就不需要像砂纸那样,用不同目数的砂纸一道道去除前道工序引入的局部深变形层。
4.平整度高
金刚石磨盘表面硬度达400HV,磨盘本身不会出现类似砂纸的局部凹陷,这保证了试样的表面平整度,防止在加工的前几秒钟深扰动层的形成
同时,金刚石磨盘对硬质和软质材料同样有效的磨削保证了试样表面一致的磨削效果,不同相之间不存在凹凸不平。能彻底消除树脂与试样之间出现的倒角现象.
操作方法
金刚石磨盘的使用方法。
将金刚石磨盘背面吸附到FMS磁性支持盘后,安装到铝制工作盘上使用。
定期保养
定期保养方法:在150RPM/分钟下直接将金刚石磨盘与不同粒度的磨刀油石砖进行磨合,使盘面重新锋利和平整。
对于长期需要使用0,1,2,3,4号金钢石精磨盘的用户,推荐使用Booster专用润滑剂替代水作为磨盘冷却润滑剂。
好处是:
1,有效提升磨盘的磨削效率,节约制样时间。
2,有效保持磨盘的磨削效率一致性,减少磨盘表面维护次数。
3,适用范围广,可以使用于所有材料包括水敏感材料如铸铁或铝合金。
法国制造
预抛光盘金色/银色
预抛光盘+金刚石悬浮液是用来做精磨过程的,用来降低更换精磨砂纸带来的不确定性
样品材质在200HV以上的建议使用银色预抛光盘
对于软材质和有色金属材质建议使用金色预抛光盘
预抛光盘+15um金刚石悬浮液适合细磨对应P1200的砂纸区间
预抛光盘+9um金刚石悬浮液适合精磨对应P2500的砂纸区间
预抛光盘+6um金刚石悬浮液适合精磨对应P4000的砂纸区间
预抛光盘+3um金刚石悬浮液适合精磨对应P8000的砂纸区间
技术特点
预抛光盘金色/银色与金刚石粗磨盘一样,精磨盘同样为蜂窝状结构设计,该结构保证了在对样品进行精磨时,除具有与粗磨盘同样的优势外,还最大限度的保证了悬浮液体的均匀分布。封闭的蜂窝结构减少了悬浮液在高谏旋转过程中的浪费,降低了成本。
操作方法
定期保养方法:
在150RPM/分钟下直接将CAMEO盘片与金刚石磨石进行磨合,使盘面重新平整。
实测数据
案例:CAMEO DISK银盘+9um金刚石悬浮液来代替硬质样品的4步砂纸的去薄应用。
①不用频繁换砂纸
②去除率的稳定性高
③成本低,消耗少
预抛光盘代替砂纸,具有去除率稳定不变的特点。稳定再现制样过程
